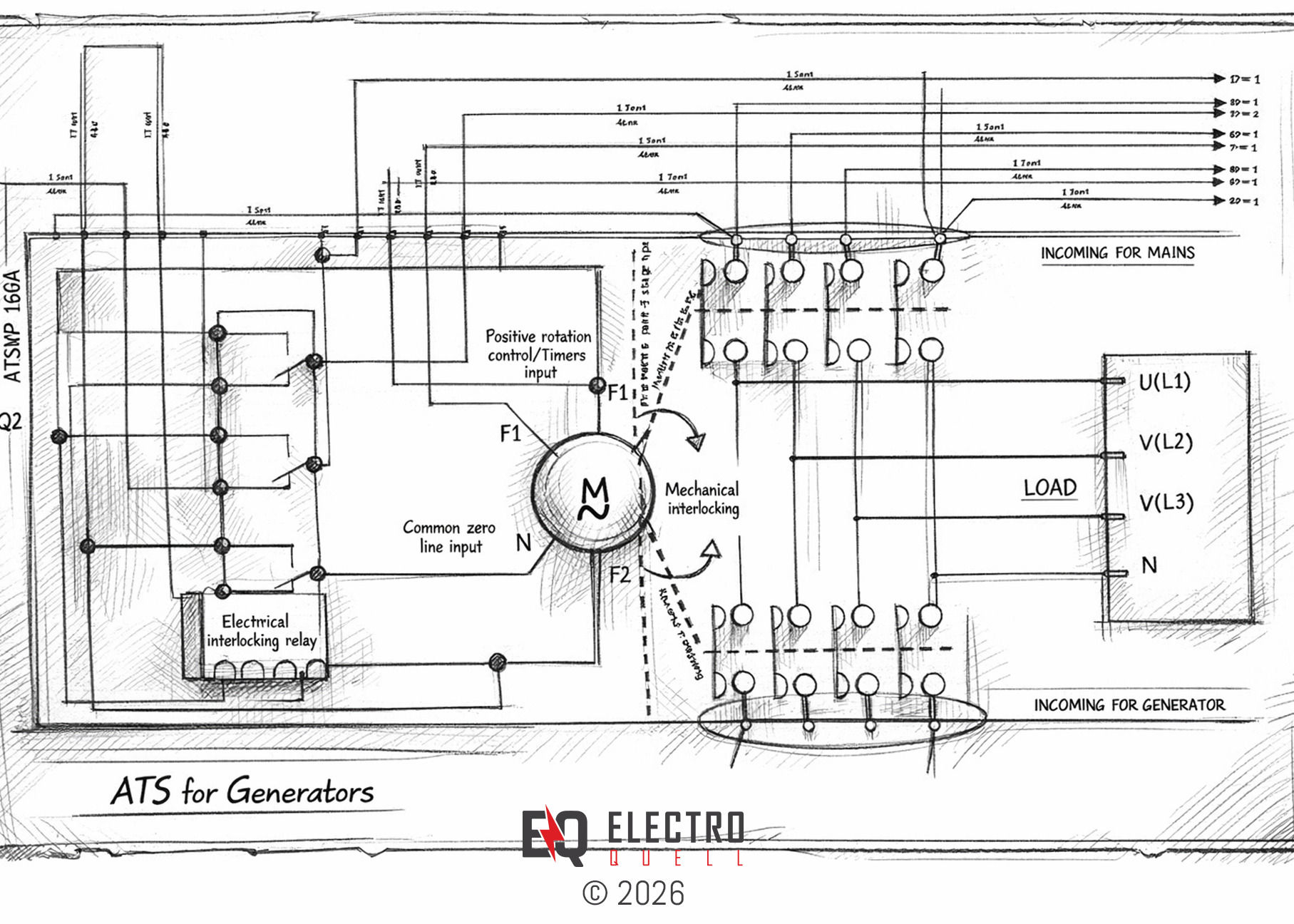

ATS do agregatu, schemat działania i dobór 3P lub 4P
ATS

ATS for a genset. What it is, what it is used for, and how to choose: 3P vs 4P in a 400/230 V system

April 13, 2026
By Daniel Voss

Ten moment, kiedy budynek robi się podejrzanie cichy.

Jest taki dźwięk, którego nie słychać od razu.

Najpierw znika zwykłe tło: wentylatory, szum zasilaczy, klimatyzacja, pompy.

Potem dopiero dociera, że coś jest nie tak, bo robi się zbyt spokojnie. W nowoczesnym obiekcie cisza bywa sygnałem alarmowym.

W teorii, jeśli masz agregat, problem nie istnieje. W praktyce jest jeszcze ten moment przejścia, który potrafi zamienić pewność w nerwowe patrzenie na rozdzielnię. Ktoś musi zauważyć zanik zasilania, ktoś musi uruchomić generator, ktoś musi przełączyć odbiory. A potem jeszcze upewnić się, że nic nie zostało połączone tak, jak nie wolno.

I właśnie w tym miejscu wchodzi ATS, technicznie, bez emocji.

Jego rola jest prosta: ma podjąć decyzję i wykonać przełączenie zasilania wtedy, kiedy człowiek powinien robić coś innego niż bieganie po korytarzu z latarką.

Ten artykuł jest o tym, czym jest ATS, po co istnieje i jak go dobrać do agregatu w instalacji 400/230 V. Odpowiada również na najważniejsze pytanie, które przewija się wokół tematu: jaki ATS do agregatu i czy ma być 3P czy 4P. Zdradza również, jak dobrać prąd ATS, żeby nie okazało się, że serce systemu ma mniejszą wydolność niż reszta instalacji. Zapraszamy do lektury!


Co to jest ATS i gdzie on właściwie siedzi w układzie

ATS, czyli Automatic Transfer Switch, to automatyczny przełącznik zasilania. Jest interfejsem między trzema elementami: zasilaniem z sieci, agregatem i instalacją odbiorczą obiektu.

Najprostsza analogia jest codzienna

Wyobraź sobie dom, w którym masz wodę z wodociągów oraz studnię z pompą. Chcesz, żeby w normalnych warunkach działał wodociąg, ale kiedy woda z sieci przestaje płynąć albo spada ciśnienie, system ma automatycznie przejść na studnię. I ma to zrobić bez mieszania wody wstecz do sieci, bez ryzyka, że przepchniesz swoją wodę do wodociągu.

ATS jest takim zaworem przełączającym, tylko dla energii elektrycznej, gdzie konsekwencje pomyłki bywają dużo mniej romantyczne niż mokra piwnica.

W typowym układzie ATS monitoruje parametry sieci.

Jeśli napięcie, częstotliwość lub układ faz wychodzą poza ustalone granice, ATS daje sygnał startu do generatora. Gdy generator osiągnie stabilne warunki pracy, ATS przełącza zasilanie instalacji z sieci na agregat. Gdy sieć wraca i jest stabilna przez zadany czas,

ATS przełącza z powrotem na sieć i wyłącza generator po czasie chłodzenia.

Ważne jest jedno: standardowy ATS nie jest urządzeniem do pracy równoległej sieć plus generator.

Standardowy ATS przełącza źródła. Nie synchronizuje ich do wspólnej pracy. Jeśli ktoś sprzedaje ci wizję, że ATS zrobi wszystko sam, to mamy tu klasyczny przypadek mylenia przełącznika z orkiestrą symfoniczną.


Po co to jest, czyli co ATS rozwiązuje w prawdziwym obiekcie

ATS rozwiązuje trzy problemy naraz.

Pierwszy problem to czas.

Bez ATS ktoś musi ręcznie uruchomić generator i ręcznie przełączyć zasilanie. To jest dobre na filmach, gdzie bohater wbiega do maszynowni w ostatniej sekundzie. W realnym obiekcie to jest zwykle kosztowne, bo przestój ma cenę.

Drugi problem to powtarzalność i logika.

ATS robi zawsze to samo według zaprogramowanych progów i opóźnień. Człowiek w stresie lub w nocy potrafi nie zauważyć jednej drobnej rzeczy. A w zasilaniu rezerwowym drobne rzeczy to często te, które robią największe zamieszanie.

Trzeci problem to bezpieczeństwo i blokady.

ATS ma konstrukcję i logikę, która ma uniemożliwić połączenie sieci z agregatem w sposób niezamierzony. To ważne z punktu widzenia ochrony osób pracujących na sieci, ale także z punktu widzenia samego agregatu i instalacji.

Jeśli chcesz krótkiej definicji, to brzmi ona tak:

ATS to automatyczny przełącznik, który sam wykrywa problem z siecią, uruchamia agregat i przełącza obiekt na zasilanie rezerwowe, a potem bezpiecznie wraca na sieć.


Jak działa ATS w szczegółach, ale bez zasypiania na klawiaturze

ATS ma kilka etapów działania.

Najpierw jest monitoring sieci.

ATS nie patrzy tylko na to, czy napięcie jest albo go nie ma. W wielu instalacjach ATS obserwuje, czy napięcie nie spadło za nisko, czy nie wzrosło za wysoko, czy częstotliwość mieści się w granicach, czy nie zanikła faza, czy kolejność faz jest poprawna.

Potem jest decyzja o starcie agregatu.

Jeśli parametry sieci są poza limitami przez określony czas, ATS wysyła sygnał start. Ten czas jest ważny, bo pozwala uniknąć startów przy krótkich zanikach lub chwilowych wahaniach.

Następnie ATS czeka na gotowość generatora.

Generator musi zbudować napięcie, ustabilizować częstotliwość i osiągnąć warunki, które sterownik uzna za stabilne. ATS może wymagać sygnału generator available albo generator ok, zależnie od rozwiązania.

Kolejny etap to przełączenie zasilania.

ATS rozłącza tor sieciowy i załącza tor generatorowy według wybranej topologii przełączania. W prostych układach jest to przełączanie typu break before make, czyli najpierw rozłącz, potem załącz. To jest najczęstsza logika w klasycznych układach rezerwy.

Po powrocie sieci ATS nie przełącza natychmiast.

Najpierw obserwuje sieć i czeka, aż będzie stabilna przez zadany czas. Dopiero potem przełącza obiekt z powrotem na sieć. Generator zwykle pracuje jeszcze chwilę bez obciążenia na chłodzenie i dopiero jest zatrzymywany.

ATS jest jak rozsądny kierowca, który nie zmienia pasa w sekundę po zobaczeniu wolnego miejsca. Najpierw patrzy, czy to miejsce nie jest chwilowe, czy ktoś nie wyskoczy z martwego pola, i dopiero wtedy wykonuje manewr.


ATS a SZR, ATS a AMF: dlaczego te skróty wprowadzają chaos

W polskim obiegu ATS bywa wrzucany do jednego worka z SZR, czyli samoczynnym załączaniem rezerwy.

W praktyce ATS bywa urządzeniem realizującym funkcję SZR. Różnica jest taka, że SZR to funkcja i logika, a ATS to konkretny element wykonawczy, często w formie rozdzielnicy, panelu lub przełącznika z napędem.

Z kolei AMF, czyli Automatic Mains Failure, to zwykle funkcja sterownika agregatu lub systemu sterowania, który wykrywa zanik sieci i uruchamia generator. AMF może być częścią układu, w którym fizyczne przełączenie realizuje ATS. Możesz mieć AMF w sterowniku, a ATS jako wykonanie przełączające. Możesz też mieć wszystko zintegrowane w jednej szafie. Klucz jest taki, żeby rozumieć role: kto wykrywa problem, kto uruchamia generator i kto fizycznie przełącza źródła.

Jeśli ktoś pyta: ATS czy AMF - odpowiedź brzmi: to nie musi być albo albo.

AMF to wykrycie i start, ATS to przełączenie, a w praktyce często pracują razem.


Dobór ATS: zacznij od obciążenia

Najczęstszy błąd przy doborze ATS wygląda niewinnie.

Ktoś patrzy na moc agregatu w kilowatach i próbuje na tej podstawie dobrać ATS.

Tymczasem ATS dobiera się przede wszystkim na prąd znamionowy toru, czyli ile amperów ma przenosić w sposób ciągły i w jakich warunkach.

Dlaczego prąd, a nie moc. Bo ATS jest urządzeniem w torze elektrycznym, które ma określoną obciążalność prądową, nagrzewa się od prądu i ma ograniczenia mechaniczne i termiczne. Moc w kilowatach zależy od napięcia, cos fi, rodzaju obciążenia i tego, czy obciążenie jest liniowe czy nieliniowe.

Prąd jest tym, co faktycznie płynie i grzeje elementy stykowe.

W instalacji 400/230 V dla odbiorów trójfazowych często myśli się w kategoriach mocy.

Ale przy doborze ATS warto wrócić do podstaw: jakie jest maksymalne obciążenie prądowe na głównym zasilaniu, jakie są prądy rozruchowe, jakie są odbiory jednofazowe na neutralnym i czy neutralny może być obciążony bardziej niż fazy.

Jeśli obiekt ma zmienne obciążenie, to dobór ATS powinien opierać się na profilu obciążenia.

Inaczej dobiera się ATS do obiektu, gdzie głównym problemem są silniki i rozruchy, a inaczej do obiektu, gdzie dominują zasilacze UPS, przekształtniki, LED i elektronika.

W praktyce metodyka wygląda tak: ustalasz prąd maksymalny, który realnie może popłynąć przez ATS w trybie pracy na agregacie, dodajesz margines na warunki pracy, temperaturę, sposób montażu, i dopiero wtedy wybierasz urządzenie o odpowiedniej obciążalności.


Prąd znamionowy ATS: jak nie wpaść w pułapkę 160 A

W twoich materiałach pojawia się przykład panelu ATS 160 A 4P.

To jest bardzo popularny rozmiar, bo często pasuje do mniejszych i średnich instalacji. Problem polega na tym, że 160 A bywa traktowane jak liczba magiczna. Ktoś widzi 160 A i myśli: to udźwignie wszystko w tym budynku, bo przecież główne zabezpieczenie ma 160 A.

A potem okazuje się, że w realnej pracy obciążenie jest impulsowe, neutralny jest dociążony, w szafie jest ciepło, a styki pracują na granicy.

ATS nie jest elementem, który chcesz eksploatować na granicy możliwości, bo to się kończy wzrostem temperatury, spadkiem trwałości, a czasem dziwnymi objawami, które trudno zdiagnozować, bo dzieją się tylko przy przełączeniach albo tylko przy określonym obciążeniu.

Jeśli chcesz prostą zasadę myślową: ATS ma działać spokojnie i przewidywalnie także wtedy, gdy obiekt jest w trybie stresu energetycznego, czyli sieć padła, generator pracuje, a odbiorniki próbują wrócić do życia. Wtedy chwilowe prądy i wahania są normalne. ATS ma to przetrwać bez kaprysów.

Warto też pamiętać, że prąd znamionowy ATS to jedno, a zdolność łączeniowa w określonej kategorii użytkowania to drugie. Jeśli ATS jest oparty o styczniki, zachowanie będzie inne niż jeśli jest oparty o wyłączniki lub przełączniki mocy. Tu właśnie wchodzi temat topologii i wykonania.


Switching topology, czyli co tak naprawdę przełącza ATS

W praktyce ATS może być zbudowany na różnych elementach wykonawczych.

Najczęściej spotkasz rozwiązania oparte o styczniki, przełączniki napędzane silnikiem albo układy na bazie wyłączników mocy.

Styczniki są popularne, bo są szybkie i ekonomiczne.

Ale w zależności od klasy i kategorii użytkowania mają ograniczenia. Przełączniki i wyłączniki dają inne możliwości, na przykład w zakresie zabezpieczeń i selektywności. W większych instalacjach pojawia się ACB, czyli Air Circuit Breaker, który łączy funkcje łączeniowe i ochronne oraz może mieć komunikację i integrację.

Tu jest ważny praktyczny wniosek: dobór ATS to nie tylko ampery. To także pytanie, jaki element łączeniowy ma pracować w środku i w jakich warunkach. Dla instalacji z wysokimi prądami zwarciowymi, z wymaganiami selektywności i monitoringu, wykonanie z ACB może mieć sens. Dla mniejszych instalacji często wystarczy panel ATS o prostszej konstrukcji. Ale decyzja powinna wynikać z architektury systemu, nie z przyzwyczajenia.


3P czy 4P: dlaczego to pytanie wraca jak bumerang (podobnie jak to porównanie ;)

Teraz wchodzimy w najbardziej wyszukiwany temat. 3P czy 4P.

3P oznacza, że ATS przełącza trzy fazy, a neutralny jest nieprzełączany.

4P oznacza, że ATS przełącza trzy fazy oraz neutralny.

To brzmi banalnie, ale konsekwencje są dalekie od banalnych, bo neutralny w instalacji 400/230 V nie jest tylko przewodem powrotnym. Neutralny jest częścią układu ochrony, odniesienia napięć, ścieżką dla prądów niezrównoważenia i w niektórych układach także miejscem, gdzie płyną prądy harmonicznych.

Żeby to zrozumieć bez wchodzenia w zbyt akademicką teorię, użyjmy porównania.

Neutralny jest jak wspólna linia powrotna na parkingu, na który wjeżdżają trzy strumienie aut. Jeśli strumienie są równe, parking działa spokojnie. Jeśli jeden strumień jest większy, robi się korek.

Jeśli do tego dochodzą pojazdy specjalne, czyli prądy od zasilaczy i elektroniki, robi się jeszcze ciekawiej.

Wybór 3P lub 4P zależy od tego, jaki masz układ sieci, jak jest zrealizowane uziemienie, jakie są wymagania ochrony przeciwporażeniowej, czy masz RCD, jak wygląda rozdział N i PE oraz czy agregat ma własny punkt neutralny i jak jest on połączony z ziemią w trybie pracy wyspowej.

W praktyce wiele problemów z działaniem zabezpieczeń, z błędami pomiarów i z dziwnymi objawami przy przełączeniu wynika z nieprzemyślanej decyzji o neutralnym. D

latego pytanie 3P czy 4P jest tak ważne, choć w katalogu wygląda jak drobna opcja.


Kiedy 3P bywa wystarczające

W wielu instalacjach neutralny jest wspólny i stabilnie odniesiony, a przełączanie dotyczy tylko faz. Jeśli architektura uziemienia i prowadzenie neutralnego są zaprojektowane tak, że nie ma ryzyka niezamierzonych ścieżek prądowych i nie ma konfliktu między punktem neutralnym sieci i generatora, 3P może działać poprawnie.

Takie rozwiązanie bywa spotykane tam, gdzie generator jest elementem rezerwowym, ale układ neutralnego jest konsekwentny i nie wymaga przełączania. Warunkiem jest zrozumienie, co dzieje się w trybie pracy na agregacie, gdzie jest odniesienie neutralnego i jak zachowują się zabezpieczenia.

Jeśli to brzmi jak ogólnik, to dlatego, że tu nie ma jednej uniwersalnej reguły. Są układy, w których 3P jest poprawne i bezpieczne, i są układy, w których 3P jest zaproszeniem do problemów.




Kiedy 4P staje się rozsądnym wyborem

4P, czyli przełączanie także neutralnego, bywa wybierane po to, żeby rozdzielić dwa źródła również w torze neutralnym. To może mieć znaczenie, gdy chcesz uniknąć równoległych połączeń neutralnych lub gdy punkt neutralny generatora w trybie pracy wyspowej ma być jednoznacznie określony i niepołączony z neutralnym sieci w momencie pracy na agregacie.

W praktyce 4P pomaga tam, gdzie architektura ochrony i uziemienia wymaga jasnego rozdziału. Bywa też wybierane w obiektach, gdzie jest dużo odbiorów jednofazowych i obciążenie neutralnego może być istotne, a także tam, gdzie system jest bardziej złożony, na przykład z wydzielonymi obwodami bezpieczeństwa lub z wymaganiami co do kontroli neutralnego.

4P nie jest magiczną poprawką na wszystko. Jest narzędziem. Dobrze dobrane rozwiązuje konkretne ryzyko. Źle dobrane może dołożyć komplikacje, bo przełączanie neutralnego musi być skoordynowane z ochroną i z logiką przełączenia.


Neutralny a prądy harmonicznych: niszowy szczegół, który bywa kluczowy

W wielu nowoczesnych obiektach masz dużo elektroniki.

Zasilacze impulsowe, UPS, przekształtniki, oświetlenie LED, serwerownie, automatyka. To są odbiorniki, które potrafią generować prądy harmonicznych, zwłaszcza trzeciej i jej wielokrotności. Te harmoniczne mają tę cechę, że w przewodzie neutralnym mogą się sumować, zamiast znosić.

Efekt jest prosty: neutralny może przenosić większy prąd niż pojedyncza faza, mimo że intuicja podpowiada, że neutralny jest spokojniejszy. W rzeczywistości neutralny potrafi być najbardziej obciążonym przewodem w układzie, jeśli masz dużo nieliniowych odbiorów jednofazowych rozłożonych na fazach.

To ma dwa skutki dla ATS.

Po pierwsze, jeśli wybierasz 4P, neutralny w ATS musi być zdolny przenosić realne obciążenie, a nie tylko symboliczne. Po drugie, nawet przy 3P musisz rozumieć, czy neutralny nie będzie wąskim gardłem w torze, który przechodzi przez rozdzielnicę i połączenia.

To jest jedna z tych rzeczy, których nie widać w prostym zestawieniu mocy, ale widać w temperaturze przewodów i w zachowaniu instalacji po kilku miesiącach pracy.


Dobór 3P lub 4P w praktyce: o co pytać, zanim wybierzesz

Zamiast opisywać to w formie listy, przejdźmy przez logiczną ścieżkę.

Najpierw określ, jaki jest układ sieci po stronie zasilania i jak masz zrealizowany rozdział przewodów ochronnych i neutralnych w obiekcie.

Czy to jest układ, w którym neutralny i ochronny są rozdzielone w określonym punkcie i dalej prowadzone osobno. Jakie są wymagania dla ochrony przeciwporażeniowej i jakie urządzenia różnicowoprądowe występują w instalacji.

Następnie sprawdź, jak jest zrealizowany punkt neutralny generatora.

Czy generator ma wyprowadzony neutralny, czy ma możliwość uziemienia punktu neutralnego, czy w trybie pracy na agregacie tworzysz układ odniesienia neutralnego w obiekcie. Czy są wymagania, żeby w pracy wyspowej neutralny był odniesiony lokalnie.

Potem spójrz na charakter obciążenia.

Ile jest odbiorów jednofazowych, jaki jest udział elektroniki, jakie są spodziewane harmoniczne, czy neutralny może być dociążony.

Dopiero wtedy rozważ 3P lub 4P.

Jeśli potrzebujesz rozdzielić neutralny między źródłami, 4P bywa właściwym wyborem. Jeśli neutralny ma pozostać wspólny i architektura to uzasadnia, 3P może być wystarczające.

W obiektach, gdzie liczy się zgodność i przewidywalność, decyzja o neutralnym nie powinna być podejmowana na zasadzie najczęściej wybierane. Najczęściej wybierane to w energetyce technicznej czasem synonim działało w wielu miejscach, aż trafiło na miejsce, gdzie nie działa.


Transfer logic: czasy, opóźnienia i powroty, czyli dlaczego ATS nie powinien być nerwowy

ATS to nie tylko przełącznik, to także logika.

To, jak ustawisz czasy, ma ogromny wpływ na to, czy system jest stabilny, czy będzie wykonywał niepotrzebne przełączenia.

Jeśli progi są zbyt czułe, ATS może reagować na krótkie spadki napięcia, które nie powinny powodować startu agregatu. To zwiększa liczbę cykli startu generatora, zużycie, ryzyko błędów i frustrację obsługi.

Jeśli czas oczekiwania na stabilizację generatora jest zbyt krótki, ATS może przełączyć obiekt na generator zanim parametry się uspokoją. To potrafi wywołać problemy z wrażliwą elektroniką albo z układami sterowania, które nie lubią wahań częstotliwości.

Jeśli powrót na sieć następuje zbyt szybko, po krótkim powrocie napięcia, system może wykonać przełączenie na sieć, po czym za chwilę znów na agregat. Takie ping pong przełączeń jest dla instalacji tym, czym dla człowieka jest ciągłe budzenie w nocy przez fałszywy alarm. Niby żyjesz, ale jakość działania spada.

Dobra logika ATS jest spokojna. Daje sieci szansę wrócić stabilnie. Daje generatorowi czas na osiągnięcie warunków. Ustala histerezę i opóźnienia tak, żeby przełączenie było decyzją, a nie odruchem.


Selektywność i zabezpieczenia: temat, którego nie widać na zdjęciu ATS

Kiedy ktoś kupuje ATS, patrzy na prąd znamionowy, liczbę biegunów i wymiary szafy. Rzadziej patrzy na to, jak ATS wpisuje się w selektywność zabezpieczeń.

Jeśli ATS jest tylko przełącznikiem, a zabezpieczenia są gdzie indziej, to trzeba upewnić się, że w obu trybach zasilania zachowuje się logika zabezpieczeń, że zwarcie po stronie odbiorów jest poprawnie wyłączane, i że układ ochrony przeciwporażeniowej działa zarówno na zasilaniu z sieci, jak i na zasilaniu z generatora.

W większych instalacjach pojawia się temat ACB. Air Circuit Breaker może zapewnić funkcje ochrony takie jak przeciążenie, podnapięcie, zwarcie, a czasem także doziemienie, zależnie od wybranego wyzwalacza i konfiguracji. ACB może też dawać komunikację i integrację z automatyką, co jest istotne w obiektach, gdzie monitoring stanu zasilania jest elementem procedur utrzymania.

Wniosek praktyczny jest taki: ATS to fragment systemu ochrony i dystrybucji, nie tylko przełącznik.

Dobór powinien uwzględniać, jak zachowuje się instalacja w dwóch stanach pracy, na sieci i na agregacie.


Integracja i monitoring: ATS jako źródło informacji, nie tylko działania

Nowoczesny ATS często oferuje monitoring stanu zasilania, trybu pracy, parametrów, a czasem także wybranych danych o obciążeniu. To nie jest gadżet.

To jest sposób na to, żeby system zasilania rezerwowego nie był czarną skrzynką.

Jeśli ATS ma sygnały i komunikację, możesz podłączyć go do BMS lub systemu nadzoru i widzieć, czy obiekt jest na sieci, czy na agregacie, czy była awaria, ile było przełączeń, czy generator osiągnął gotowość, czy są alarmy.

W środowiskach profesjonalnych to jest różnica między zarządzaniem systemem a zgadywaniem, co się stało.

Tutaj pojawia się jeszcze jeden praktyczny detal: integracja ma sens wtedy, gdy jest uzgodniona z koncepcją instalacji. Jeśli system jest szyty pod projekt, warto dopasować logikę ATS do wymagań, na przykład do selektywnego zasilania obwodów, do stopniowego załączania obciążenia lub do współpracy z UPS.


5 typowych błędy, które widać dopiero podczas rozruchu

Najbardziej bolesne błędy widać nie w katalogu, tylko w dniu uruchomienia.

Pierwszy błąd to dobór prądowy na styk.

ATS działa, ale grzeje się, a po kilku miesiącach zaczyna żyć własnym życiem.

Drugi błąd to brak spójności w koncepcji neutralnego.

Obiekt działa na sieci, a w trybie agregatu pojawiają się dziwne zadziałania zabezpieczeń, migotanie, błędy pomiarów, alarmy w urządzeniach.

Trzeci błąd to zbyt agresywna logika przełączania.

Powoduje niepotrzebne starty generatora albo przełączenia w złych momentach.

Czwarty błąd to niedoszacowanie charakteru obciążenia, zwłaszcza prądów rozruchowych i nieliniowości.

ATS może być dobrany prądowo na papierze, ale w rzeczywistości dostaje warunki, których nikt nie policzył.

Piąty błąd to brak testów scenariuszy.

Układ rezerwowy nie jest poprawny dlatego, że działa raz. Jest poprawny wtedy, gdy działa powtarzalnie w tych samych warunkach i kiedy jego zachowanie jest zgodne z założeniami.


Jak testować ATS, żeby mieć pewność, a nie nadzieję

Test ATS to nie tylko symulacja zaniku zasilania. To także test powrotu sieci, test stabilizacji, test blokad, test zachowania obciążenia.

W praktyce warto wykonać testy przy różnych obciążeniach, w tym przy obciążeniu zbliżonym do realnego. Warto obserwować czasy, napięcia, częstotliwość, reakcje odbiorników. Jeśli masz monitoring, wykorzystaj go. Jeśli nie masz, przynajmniej zmierz i zanotuj podstawowe parametry.

Dobrą praktyką jest też testowanie w sposób, który nie zaskakuje instalacji. Nie chodzi o to, żeby robić widowisko. Chodzi o to, żeby potwierdzić, że system robi dokładnie to, co ma robić, i nic ponad to.


Krótka metodyka doboru ATS, która działa w realnych projektach

Zacznij od zdefiniowania, jakie odbiory mają być zasilane z agregatu.

Czy zasilasz cały obiekt, czy tylko wydzielone obwody. Jeśli tylko część, to ATS może zasilać dedykowany panel awaryjny, a nie całą rozdzielnicę główną.

Następnie określ prąd maksymalny w trybie pracy na agregacie.

Weź pod uwagę rozruchy silników, sekwencję załączania, ewentualny load shedding, czyli zrzut mniej ważnych obciążeń, jeśli generator ma ograniczoną moc.

Potem wybierz topologię i wykonanie, styczniki, przełącznik, wyłączniki, a w większych instalacjach ACB. Uwzględnij selektywność, wymagania ochrony i ewentualną komunikację.

Następnie podejmij decyzję o 3P lub 4P, analizując neutralny, uziemienie i charakter obciążenia.

Na końcu dopasuj logikę, progi i czasy do warunków obiektu. W zasilaniu rezerwowym to logika robi różnicę między systemem, który działa spokojnie, a systemem, który robi hałas.


ATS jako element dojrzałej infrastruktury

ATS jest trochę jak dobry portier w budynku z wymagającymi mieszkańcami.

Nie jest gwiazdą. Nie ma być widoczny. Ma być konsekwentny, odporny na zamieszanie i ma robić to samo, kiedy sytuacja robi się nieprzewidywalna.

Jeśli dobierzesz ATS dobrze, system zasilania rezerwowego przestaje być projektem złożonym z części.

Zaczyna być architekturą, która ma sens: wiesz, kiedy generator startuje, wiesz, kiedy i jak następuje przełączenie, wiesz, co dzieje się z neutralnym, wiesz, jak zachowują się zabezpieczenia, i potrafisz to obronić podczas odbioru, audytu i w rozmowie z kimś, kto naprawdę wie, o co pyta.

W praktyce najwięcej spokoju daje nie sam agregat, tylko kompletność projektu. Generator, ATS, zabezpieczenia, uziemienie, logika przełączeń, testy scenariuszy oraz dokumentacja. To jest ta różnica między instalacją, która działa na pokaz, a systemem, który działa wtedy, kiedy nikt nie ma czasu na improwizację.

Jeśli jesteś na etapie wyboru gensetu albo modernizacji zasilania rezerwowego, ElectroQuell może pomóc od strony technicznej. Dobór generatora i dobór ATS warto prowadzić razem, bo prądy rozruchowe, profil obciążenia, selektywność zabezpieczeń i temat 3P kontra 4P są ze sobą powiązane bardziej, niż wygląda na pierwszym spotkaniu z katalogiem. Możesz też po prostu przejrzeć dostępne modele generatorów w ofercie i potraktować ten artykuł jako checklistę pytań, które warto zadać przed zakupem i przed odbiorem.

Dzielimy się też bieżącymi realizacjami i kulisami uruchomień na LinkedIn.

Tam te tematy żyją najdłużej, bo można dopytać o szczegóły, wrzucić swój przypadek, porównać doświadczenia i doprecyzować założenia. Blog daje strukturę, a dyskusja pod postami często dopisuje praktyczne niuanse, których nie widać w schemacie jednokreskowym.

W dniu, kiedy budynek robi się podejrzanie cichy, ATS nie robi dramatu. Robi swoją robotę. I to jest jedna z najlepszych definicji dojrzałej infrastruktury, jaką da się podać bez patosu.
